风电变桨系统应用方案
风力发电行业在我国目前是欣欣向荣的快速发展,变桨距调节方式具有载荷控制平稳、安全和高效等优点,近年来在大型风电机组上得到了广泛采用。电动机变桨系统主要包括直流电动机方案、交流异步电动机方案和永磁交流同步机方案。星辰公司主要提供直流电动机方案和永磁交流同步机方案

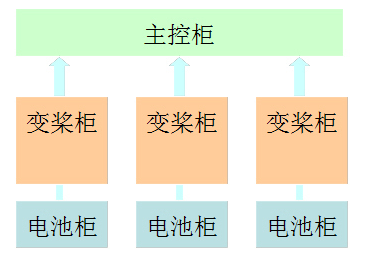

直流7柜变桨方案
7柜主要由主控柜、变桨柜、电池柜组成,其中主控柜控制变桨逻辑,核算桨叶平衡,监控轮毂内各设备的安全情况等;变桨柜主要放置变桨驱动器,根据主控的速度指令或者位置指令来进行桨叶调整,变桨驱动器负责监控电机温度(可预警和报警),可以进行电机的制动器控制,同时可以监控电机反馈元件(如:旋变反馈、光电编码器反馈、SSI绝对位置编码器或者光电编码器)的状态,即使反馈元件损坏时依然可以进行开环控制直流电机,具有直流母线接口,可在低电压穿越时依然正常控制桨叶,充分保证风电风塔的安全性;同时驱动器具备多种模式:手动模式(便于接外控盒),通讯控制模式,正常模式,安全模式(紧急收桨)等,可以灵活切环应对各类工况的要求;驱动器自带有薄膜面板,可以通过薄膜按键和数码管显示内容进行驱动器内部参数进行修改,也可以通过官方的上位机软件来连接电脑和驱动器,使人机交互性更强;

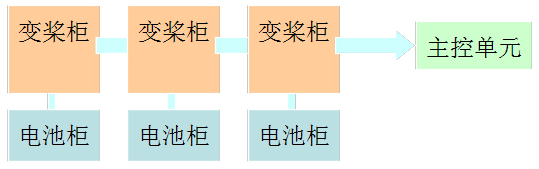

 6柜变桨方案

    6柜方案是在原来7柜方案上的升级,主要是变桨柜和电池柜组成,主控功能尽可能的集成到变桨驱动器中,所以,变桨驱动器除了具备原来6柜所拥有的基础功能以外还具有更高的控制能力及处理各种外部异常情况的能力,其IO口资源比原来7柜的方案要丰富,配备标准的CANOPEN通讯,具备模拟采集端口可采集电压或电流(可用于监控超级电容电压),具有测温电阻接口(可用于采集柜体温度),拥有SSI绝对位置编码器和旋变反馈,双反馈同时存在并且有效,可用于安全冗余设计也可实时校正桨叶平衡度,具备S曲线控制以及速度梯度限制,使桨叶运行平稳同时可以保护机械结构;



交流永磁同步变桨方案

    交流永磁同步电机与传统的直流电机相比,具有很多优势,比如:同样功率等级下体积较小,重量较轻,效率和过载倍数高,成本较低等特点,让交流永磁同步变桨方案成为未来风电变桨系统的趋势。已有产品成熟运用于2MW和3MW的风力发电机组,具备旋变和SSI绝对位置编码器双反馈并且同时有效,双反馈可互相校验,标准的CANOPEN通讯,模拟温度采集(可采集柜体温度),电机制动器控制,驱动器具备在丢失电机反馈时进行开环控制交流永磁同步电机的能力,使电机能够在无反馈的情况下安全收桨,确保风塔安全;


星辰风电变桨驱动器通用特点:

兼容旋变反馈、测速机、SSI绝对位置编码器、光电编码器等多种反馈型式;
