480GM交流永磁同步电机
  • 产品概述
  • 产品参数
  • 产品尺寸
  • 资料下载

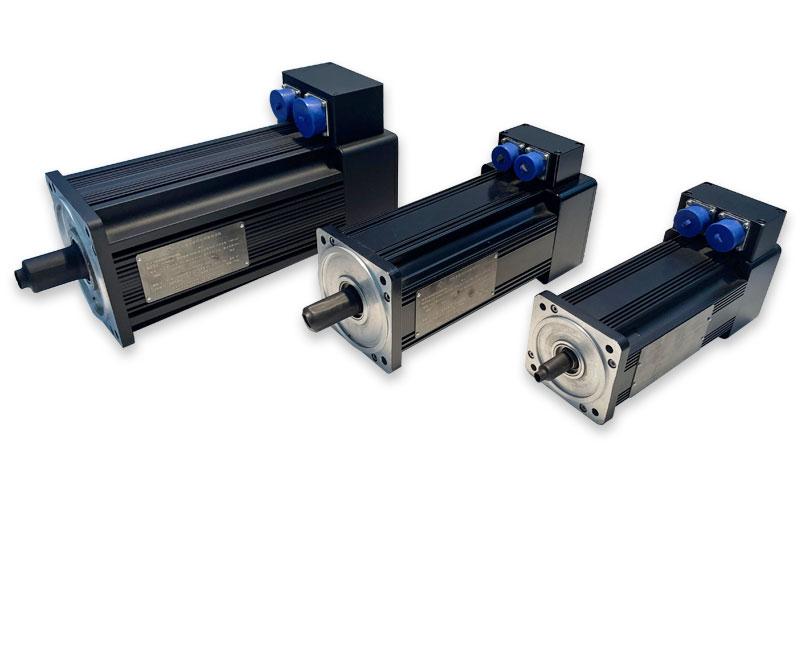

480GM交流永磁同步电机

典型应用
产品概述

GM系列电机主要特点:

● 全系列产品按照军用六性要求规划设计,满足陆地、海上装备的全域户外环境要求;

● 拥有全部知识产权;

● 型号产品经历一年3700万次的全速阶跃冲击测试;

● 近三十年服务国防装备的经历证明其高性能与可靠性,最长已在我军舰艇上使用16年;

● 数万套工业电机的批量生产配套,反哺军品电机的工艺性、可靠性;

● 广泛适用于随动系统、功率密度大、过载能力强;

● 高过载:最大扭矩高达额定扭矩的3-5倍,适应高动态响应和短时过载要求;

● 高效率:电机最高效率高达97%;

● 电机空载力矩波动小于1%;

● 可拓展配件选择;

● 业内领先的扭矩/体积比或扭矩/惯量比,电机空载0-3000rmp升速最快仅需2-3ms。



产品参数

1.命名规则




2.技术规范


电机类型

交流伺服永磁同步电机

磁性材料

耐高温、超高内禀娇顽力稀土永磁材料

绝缘等级

H级绝缘,环境温度+55℃时,定子绕组温升115K

反馈元件

标准型:旋转变压器        备选型:绝对值编码器      光电编码器(特殊订货上说明)

温度保护

标准型:KTY84-130       备选型:温度开关、PT100等(特殊订货上说明)

表面处理

标准:黑色防腐半光漆     备选型:根据客户要求(特殊订货上说明)

轴承

双面密封、脂润滑、重载深沟球轴承

轴伸

标准型:A型平键带键      备选型:无键或根据要求(特殊订货上说明)

旋转方向

标准型:从轴端看逆时针为正向      备选型:顺时针为正向(特殊订货上说明)

振动等级

满足GJB 150.16A-2009

冷却形式

自然冷却

防护等级

标准型:IP65      备选型:IP67(特殊订货上说明)

安装

B5法兰安装         备选型:其它安装形式(特殊订货上说明)

制动器

标准型:弹簧加压失电制动器         备选型:得电制动器等(特殊订货上说明)

连接

军品级圆形电连接器

环境温度

工作温度:-40℃~+55℃      贮存温度:-50℃~+70℃



3.产品参数


               基本参数

       型号

供电电压 VDC

额定转速 rpm

额定功率 KW

额定转矩 N.m

额定电流 A

最大转矩 N.m

最大电流 A

GM02

02-30A

48

3000

0.40

1.27

10

3.2

11.0

310(220VAC)

3000

0.40

1.27

2.8

3.2

7.5

02-30B

48

3000

0.60

1.91

16

4.8

42.5

310(220VAC)

3000

0.60

1.91

3.5

4.8

10.0

GM03

03-30A

48

3000

0.75

2.39

18

6

50.0

310(220VAC)

3000

0.75

2.39

4.6

7

15.0

03-30B

48

3000

1.0

3.2

23

6.4

50.0

310(220VAC)

3000

1.0

3.2

5.4

9

16.0

GM04 220VAC

04-25A

220

2500

0.6

2.29

1.9

8

7.0

04-40A

220

4000

0.95

2.27

2.9

8

10.0

04-60A

220

6000

1.30

2.07

4

8

14.0

04-25B

220

2000

0.87

4.15

2.7

14

9.5

04-36B

220

3600

1.62

4.3

5.8

14

17.0

04-60B

220

6000

2.20

3.5

6.7

14

23.5

04-15C

220

1500

0.95

6.05

3.4

21

12.0

04-30C

220

3000

1.85

5.89

5.83

21

20.5

04-60C

220

6000

3.20

5.09

11.5

21

47.0

GM04 380VAC

04-25A

380

2500

0.60

2.29

1.25

8

4.6

04-40A

380

4000

0.95

2.27

2

8

7.5

04-60A

380

6000

1.30

2.07

2.65

8

11.0

04-20B

380

2000

0.87

4.15

1.83

14

6.5

04-40B

380

4000

1.60

3.82

3.12

14

12.0

04-60B

380

6000

2.20

3.5

4.04

14

18.0

04-15C

380

1500

0.95

6.05

2.08

21

7.5

04-30C

380

3000

1.85

5.89

3.89

21

14.0

04-60C

380

6000

3.20

5.09

6.3

21

27.0

GM05 220VAC

05-15A

220

1500

0.97

6.18

3

22

11.0

05-30A

220

3000

2.00

6.37

6.6

22

22.0

05-50A

220

5000

2.80

5.35

8.35

22

36.0

05-15B

220

1500

2.00

12.73

6.02

42

20.0

05-25B

220

2500

3.30

12.61

9.9

42

35.0

05-30B

220

3700

4.50

11.61

14.2

42

53.0

05-37B

220

5000

5.40

10.31

18.6

42

75.0

05-50B

220

1700

2.90

16.29

9.1

60

37.0

05-17C

220

3200

5.50

16.41

16.7

60

68.0

05-32C

220

5000

7.20

13.75

23.5

60

111.0

GM05 380VAC

115-15A

380

1500

0.97

6.18

2.08

22

7.5

115-30A

380

3000

2.00

6.37

4.1

22

14.5

115-50A

380

5000

2.80

5.35

5.6

22

23.0

115-15B

380

1500

2.00

12.73

4.4

42

15.5

115-25B

380

2500

3.30

12.61

6.52

42

23.0

115-30B

380

3000

3.70

11.78

7.4

42

26.0

115-37B

380

3700

4.50

11.61

9.0

42

32.0

115-50B

380

5000

5.40

10.31

10.3

42

40.0

115-17C

380

1700

2.90

16.29

6.0

60

21.0

115-32C

380

3200

5.50

16.41

10.6

60

37.0

115-50C

380

5000

7.00

13.37

13.2

60

55.0

GM06 220VAC

06-20A

220

2000

3.0

14.3

9.5

51

33.0

06-30A

220

3000

4.4

14.0

13.7

51

48.0

06-40A

220

4000

5.7

13.6

17.8

51

66.0

06-20B

220

2000

5.3

25.3

18.1

96

68.0

06-30B

220

3000

7.7

24.5

23.5

96

97.0

06-40B

220

4000

8.6

20.5

27.3

96

135.0

06-15C

220

1500

5.8

37.0

17.9

134

63.0

06-30C

220

3000

9.5

30.2

28.5

134

126.0

06-40C

220

3800

10.5

26.3

32.0

134

157.0

GM06 380VAC

06-20A

380

2000

3.0

14.3

6.2

51

22.0

06-30A

380

3000

4.4

14.0

8.9

51

33.0

06-40A

380

4000

5.7

13.6

11.5

51

42.0

06-20B

380

2000

5.3

25.3

11.3

96

40.0

06-30B

380

3000

7.7

24.5

15.5

96

61.0

06-40B

380

4000

8.6

20.5

16.5

96

75.0

06-15C

380

1500

5.8

37.0

11.8

134

42.0

06-30C

380

3000

9.5

30.2

18.3

134

79.0

06-40C

380

4000

11.0

26.3

22.1

134

105.0

GM09 220VAC

09-15A

220

1500

6.1

38.84

20.3

128

71.0

09-20A

220

2000

7.9

37.72

25.6

128

90.0

09-30A

220

3000

10.6

33.7

34.0

128

130.0

09-15B

220

1500

10.5

66.85

34.8

250

122.0

09-20B

220

2000

13.9

66.37

45.6

250

170.0

09-30B

220

3000

17.2

54.8

56.0

250

255.0

09-10C

220

1000

9.8

93.59

30.0

352

114.0

09-14C

220

1400

13.0

89.13

40.0

352

161.0

09-30C

220

3000

17.6

56.0

60.0

352

400.0

09-10D

220

1000

15.0

143.25

46.0

477

163.0

GM09 380VAC

09-15A

380

1500

6.0

38.2

11.8

128

42.0

09-20A

380

2000

8.0

38.1

15.5

128

55.0

09-30A

380

3000

10.6

33.7

21.0

128

79.0

09-15B

380

1500

10.6

67.5

20.7

250

77.0

09-20B

380

2000

13.9

66.4

27.5

250

106.0

09-30B

380

3000

16.5

52.5

31.0

250

142.0

09-10C

380

1000

9.8

93.6

20.5

352

80.0

09-15C

380

1500

14.0

89.1

28.0

352

114.0

09-30C

380

3000

18.5

58.9

33.0

352

202.0




产品尺寸

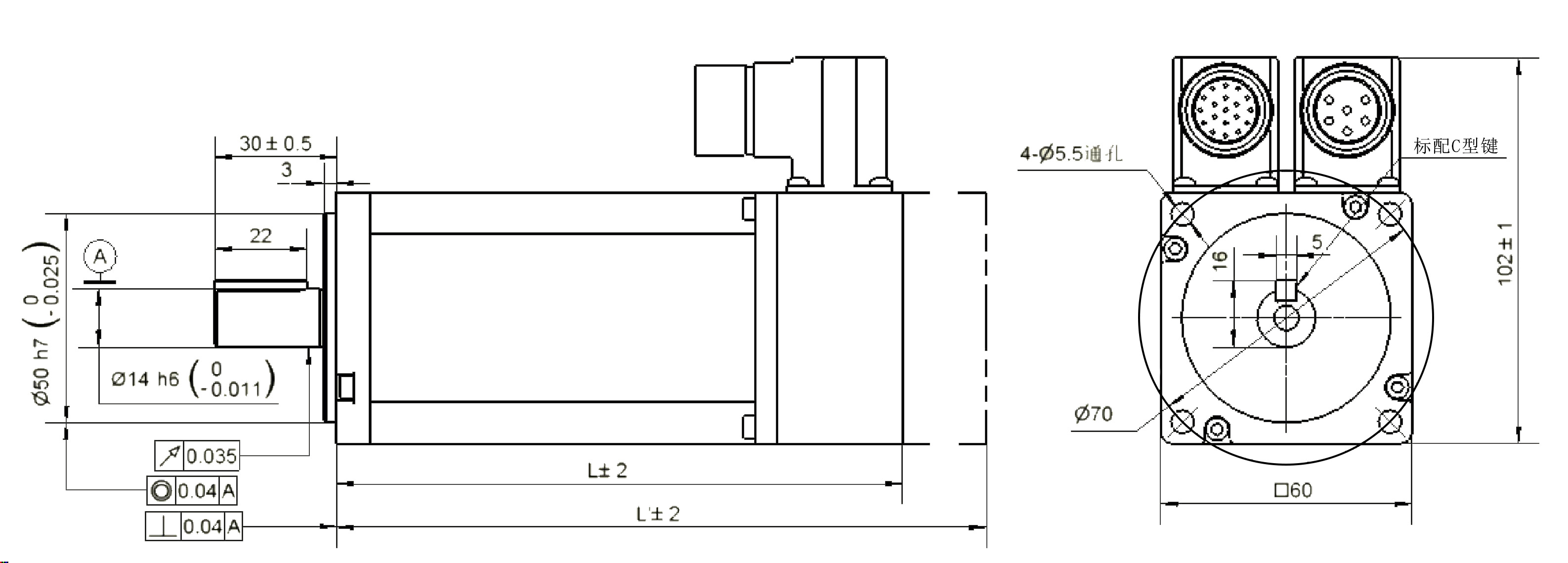

GM02交流永磁同步电机机械尺寸:



型号

总长 L)

总长(L’)

(带制动)

02-XA

120

152

02-XB

136

168

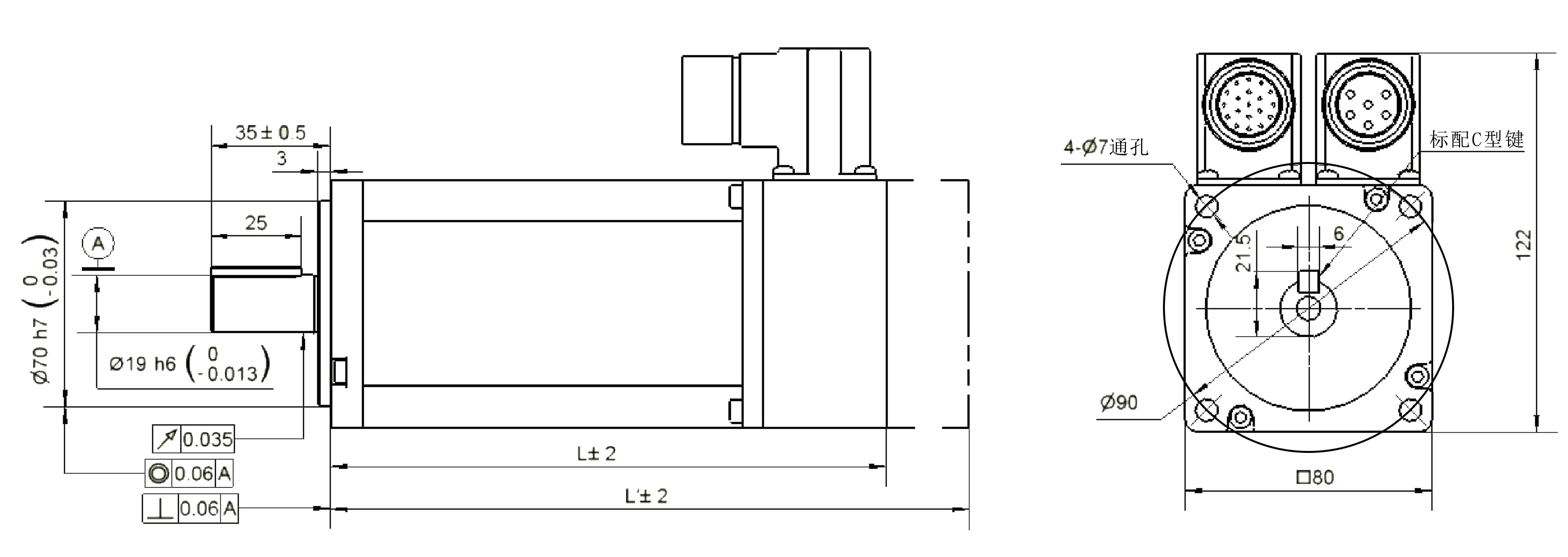

GM03交流永磁同步电机机械尺寸:


型号

总长 L)

总长(L’)

(带制动)

03-XA

136

170

03-XB

153

186

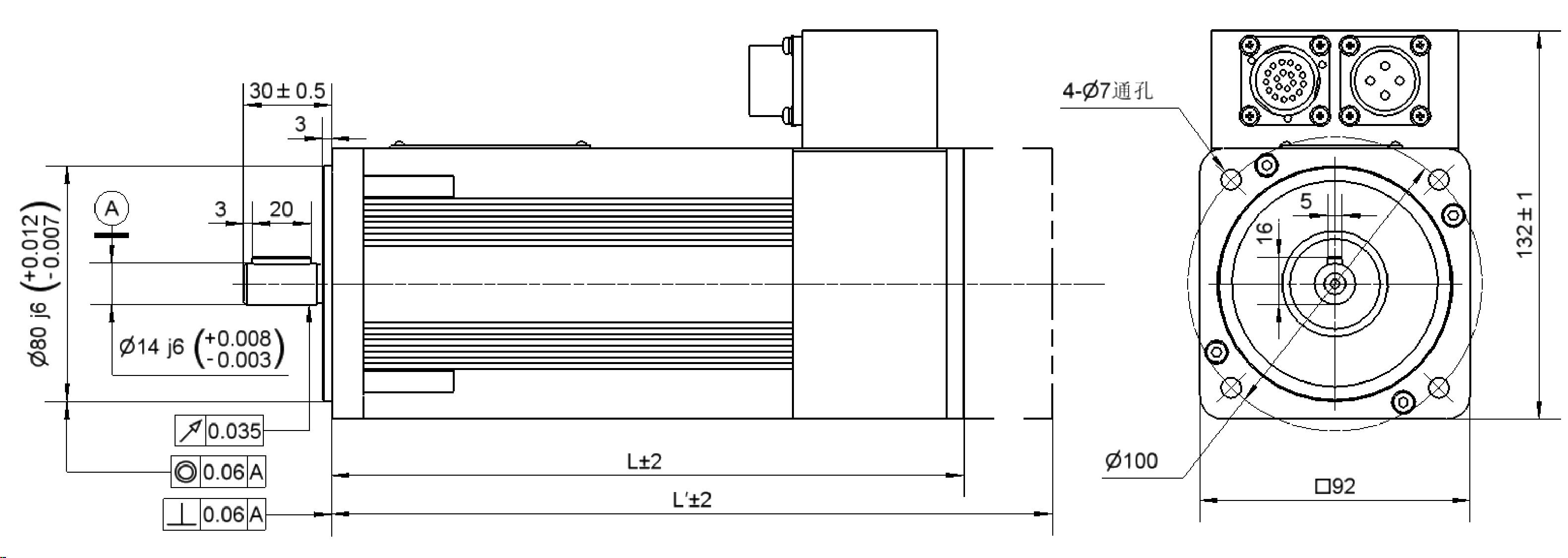

GM04交流永磁同步电机机械尺寸:



型号

总长 L)

总长(L’)

(带制动)

04-XA

208

260

04-XB

248

300

04-XC

288

340

注:绝对值编码器电机总长增加70mm

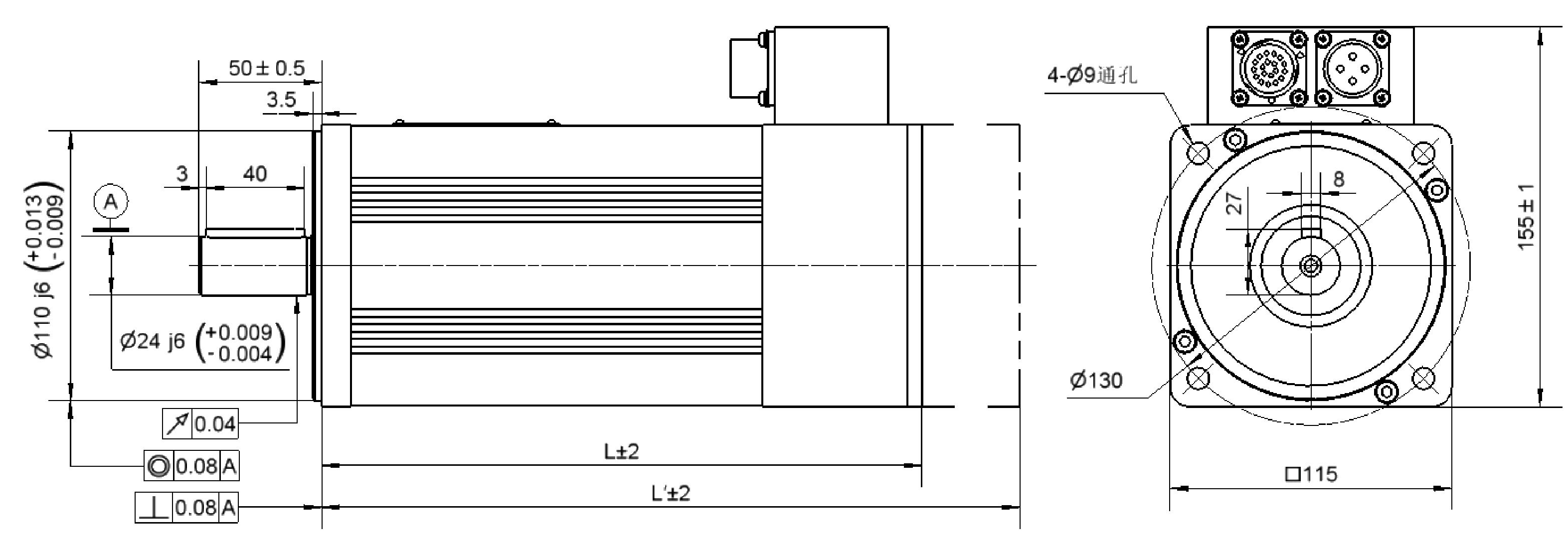

GM05交流永磁同步电机机械尺寸:


型号

总长 L)

总长(L’)

(带制动)

05-XA

245

293

05-XB

298

346

05-XC

352

400

注:绝对值编码器电机总长增加70mm

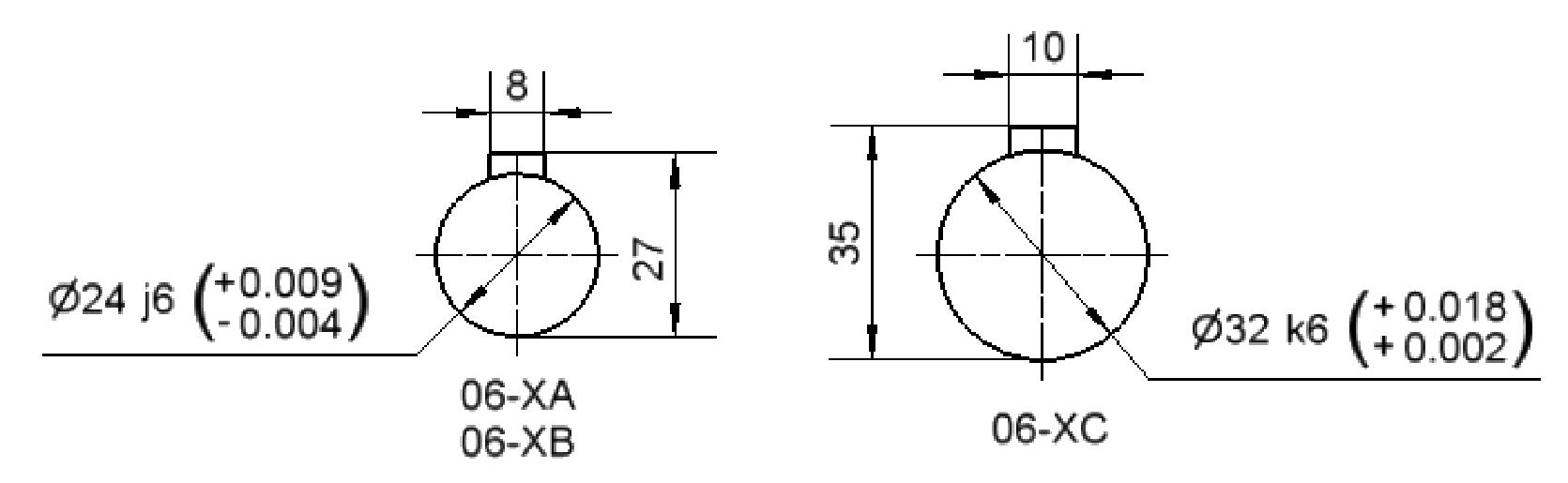

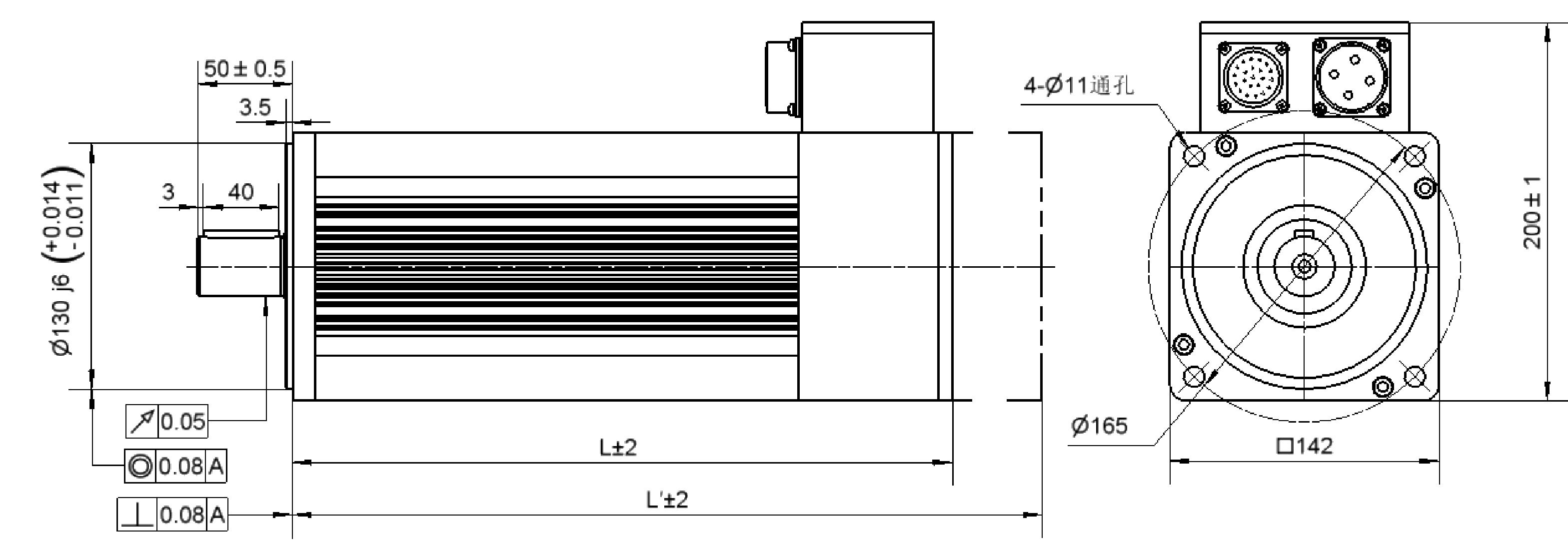

GM06交流永磁同步电机机械尺寸:




型号

总长 L)

总长(L’)

(带制动)

06-XA

279

329

06-XB

347

397

06-XC

415

465

注:绝对值编码器电机总长增加70mm


GM09交流永磁同步电机机械尺寸:




型号

总长 L)

总长(L’)

(带制动)

09-XA

350

430

09-XB

440

520

09-XC

530

610

09-XD

620

--

注:绝对值编码器电机总长增加70mm
