F系列 风电变桨电机
  • 产品概述
  • 产品参数
  • 产品尺寸
  • 资料下载

F系列 风电变桨电机

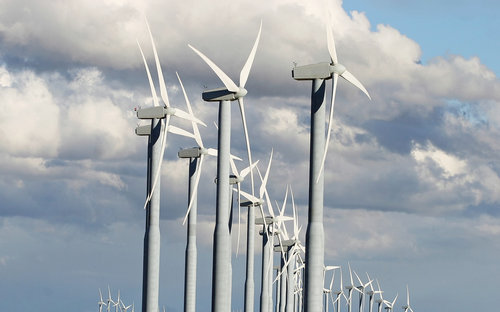

典型应用
产品概述
优点:体积小,重量轻,高可靠。
1、冷却方式:自然冷却;
2、绝缘等级:F;
3、环境条件:工作-40~+40℃;存储-50~+70℃,海拔2000米,每超出1000米,降容10%;
4、安装形式:法兰安装;
5、出轴:轴伸带键槽;
6、温度传感器:KTY84-130;
7、反馈元件:旋转变压器;
8、配套伺服驱动器供电电压:三相380VAC。

F系列风电变桨电机包括4款电机,140F5K24-XZ11、190F6K64-21XZ11、190F7K54-21XZ11、230F12K4-15XZ11。

本系列接受订制开发项目。


产品参数

1、型号说明


2、参数表

参数

单位

140F5K24-17XZ11

190F6K64-21XZ11

190F7K54-21XZ11

230F12K4-15XZ11

额定功率

kW

5.2

6.6

7.5

12

额定转矩

N.m

30

30

45300rpm时)

80

342100rpm时)

额定/最大转速

rpm

1650/2000

2100/3000

2100/3000

1500/2000

最高转速下连续转矩

N.m

28

26.4

28.9

72

最高转速下连续功率

kW

5.9

8.3

9.1

15.1

额定电流

A

13.5/40

25/75

24300rpm时)/100

32/87

线反电势有效值

V/krpm

190

86

132

153

转动惯量

kg.cm²

200

113

107.6

282.3

电机极对数

--

3

3

3

3

20℃定子线电阻Rm

Ω

0.73

0.12

0.32

0.12

定子线电感Lw

mH

8.9

1.67

4.6

3.02

防护等级/绝缘等级

--

IP65/F

IP54/F

IP54/F

IP65/F


3、机械特性曲线图


产品尺寸

1、140F5K24-17XZ11电机

2、190F6K64-21XZ11电机

3、190F7K54-21XZ11电机

4、230F12K4-15XZ11电机



资料下载
F系列电机规格表.pdf
