MAX系列双电机、多电机消隙伺服系统
  • 产品概述
  • 产品参数
  • 产品尺寸
  • 资料下载

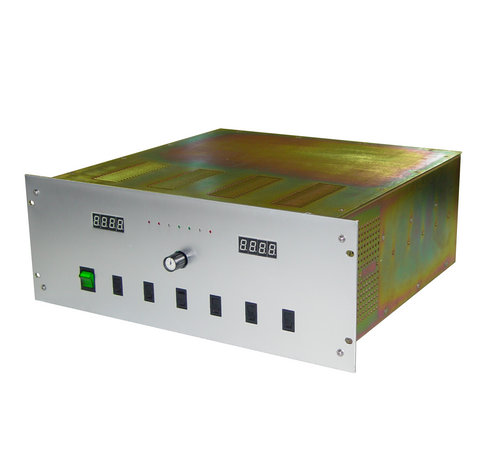

MAX系列双电机、多电机消隙伺服系统

典型应用
产品概述
星辰军品级伺服驱动器以卓越的可靠性、精准的控制以及迅速的响应性,为您提供高性能保障。
特点:
1、冷却方式:强迫风冷、自冷;
2、防护等级:IP20-IP65,可接受特殊要求定制;
3、环境条件:工作温度范围-40℃~40℃,更高温度运行时需降容使用;存储温度范围-50℃~60℃;
4、湿热:30℃,98%RH以下(不凝露);
5、海拨:海拔2000m以下(2000m以上请降额使用);
6、反馈元件:旋转变压器、磁编码器;
7、振动冲击标准:按GJB标准。

产品参数

驱动器型号

MAX10E250X

MAX35E500X

MAX2E18-35XT1

基本参数

额定电流/温升

Ie=5A/≤25

Ie=17.5A/≤25

方位10.5A/俯仰7.5A/备份10.5A(标准机额定电流18A)

最大电流

Imax = 10A(常温)

Imax = 35A(常温)

方位15A/俯仰12.5A/备份15A(标准机额定电流35A)

载时间/叠温

20S/≤10

10S/≤10

不超载(标准机超载时间10S

驱动频率

7.5 KHz(7±1KHz)

7.5KHz7±1KHz

14±2KHz

MTBF

10000H

10000H

≥7000 hour

结构

抽屉式4U

抽屉式6U

标准19机箱抽屉6U

冷却方式

风冷,24V风扇

风冷,24V风扇

强迫风冷

电机反馈元件

旋转变压器反馈

旋转变压器反馈

422陀螺反馈和旋转变压器反馈双反馈模式


其余技术规范详见《MAX 系列 消隙伺服驱动器.pdf》


产品尺寸

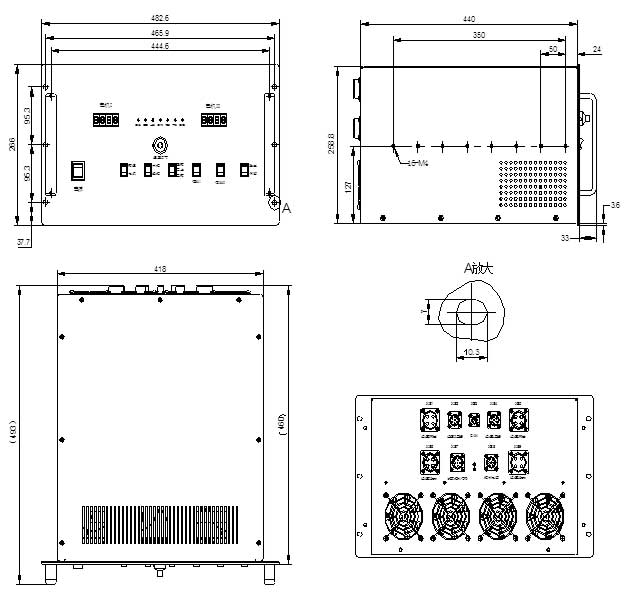

1、MAX4E5/10X 消隙伺服驱动器外形尺寸示意图(单位:mm)

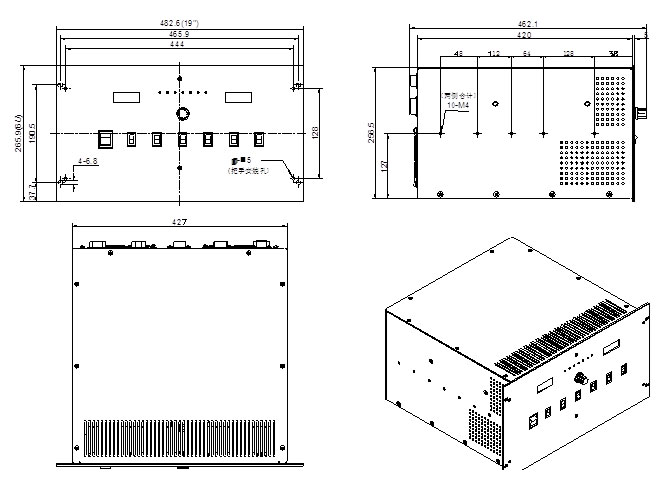

2、MAX4E15/30X 消隙伺服驱动器外形尺寸示意图(单位:mm)

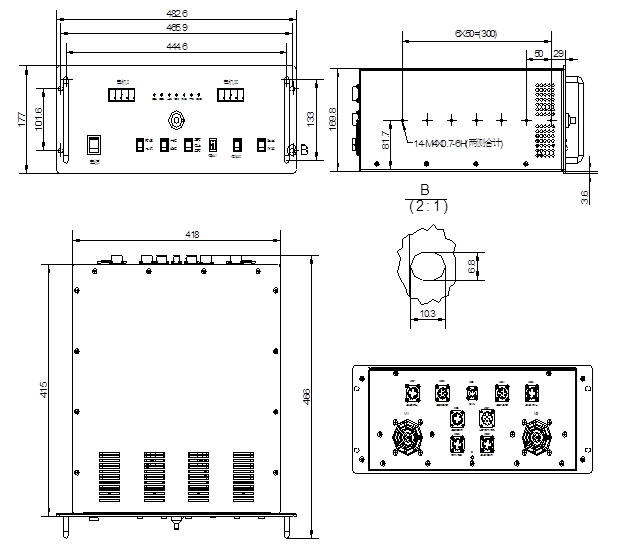

3、MAX2E18/35XT1 消隙伺服驱动器外形尺寸示意图(单位:mm)



资料下载
MAX系列 消隙伺服驱动器.pdf
