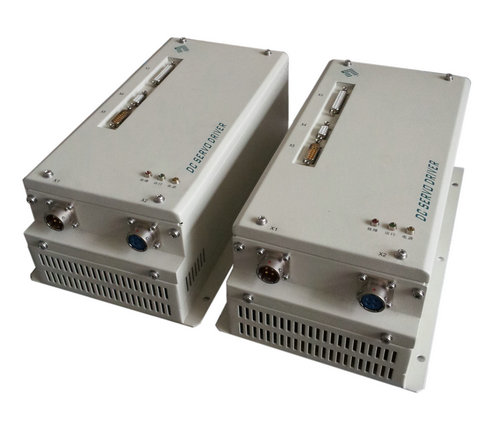

MDS系列直流伺服驱动器
  • 产品概述
  • 产品参数
  • 产品尺寸
  • 资料下载

MDS系列直流伺服驱动器

典型应用
产品概述

星辰军品级伺服驱动器以卓越的可靠性、精准的控制以及迅速的响应性,为您提供高性能保障。

特点:

1、冷却方式:强迫风冷、自冷;

2、防护等级:IP20-IP65,可接受特殊要求定制;

3、环境条件:工作温度范围-40℃~40℃,更高温度运行时需降容使用;存储温度范围-50℃~60℃;

4、湿热:30℃,98%RH以下(不凝露);

5、海拨:海拔2000m以下(2000m以上请降额使用);

6、反馈元件:旋转变压器、磁编码器;

7、振动冲击标准:按GJB标准。




本系列接受订制开发项目


产品参数

主要参数


型号

MDS10D4250U

MDS50D2500T

MDS25D3250

MDS10D550

基本参数

驱动频率

15±1KHz

15±1KHz

15.5KHz±1KHZ

15±0.5KHz

额定电流

8A

俯仰 16A/15

方位 14A /15

 25A

5A

最大电流

16A

俯仰 47A 3S/30

方位 43A 3S/30

35A

10A

超载时间

20s

3s

30S

20S

供电条件

控制电工作电压

单相220VAC供电,供电范围220±15VAC,50Hz

单相220VAC供电,供电范围220±15VAC

单相220VAC±15%50Hz

交流单相电压范围24VAC±15﹪~50VAC±15﹪(f=50Hz),或蓄电池电压范围20VDC80VDC

动力电工作电压

三相220V±15VAC,50Hz

俯仰 三相三线70V±15VAC

方位 三相三线120V±15VAC

三相220VAC±15%50Hz

与控制电源同为一组电源

反馈元件

测速机反馈(速度环工作模式),霍尔反馈(纯电流环工作)

霍尔反馈(纯电流环工作)

直流测速机

测速机

结构(壁挂式)

壁挂式

壁挂式

壁挂式

壁挂式,IP00

冷却方式

自然冷却

风机强制冷却(当驱动器温度≧40℃时,开启风扇;风扇启动后,驱动器温度≦30℃时,关闭风扇)

强制风冷(抽风),长寿命工作方式

自冷(留有足够的散热空间)

重量

5

21Kg



约为840g


其余技术规范详见《MDS 系列 直流伺服驱动器.pdf》


产品尺寸

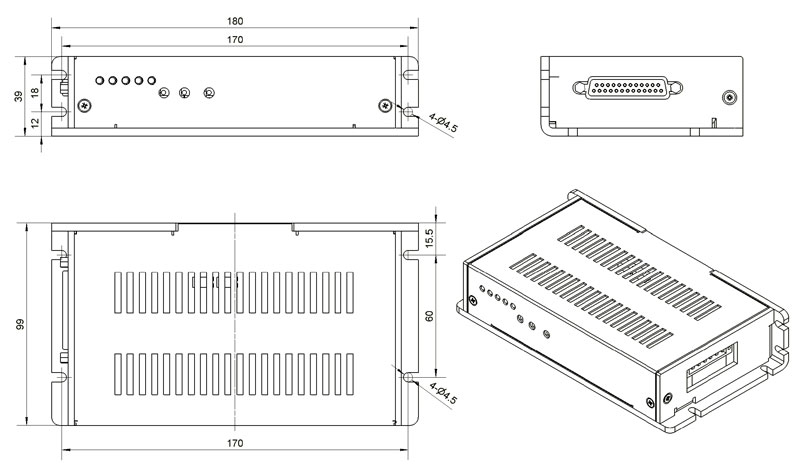

1、  MDS10D550 直流伺服驱动器外形尺寸示意图(单位:mm)

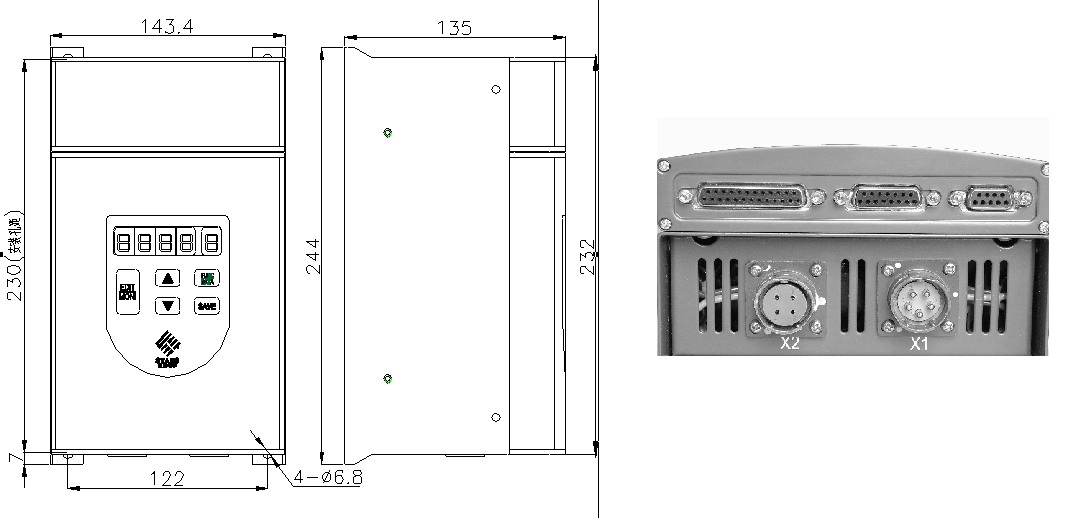

2、  MDS10D4250U 直流伺服驱动器外形尺寸示意图(单位:mm)

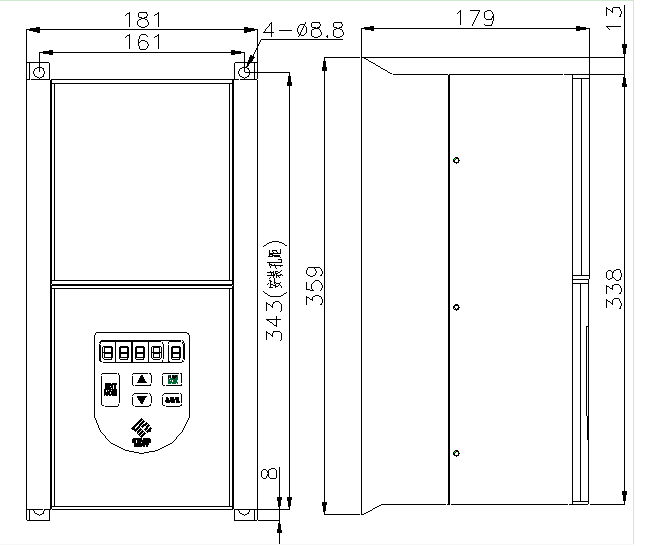

3、  MDS25D3250 直流伺服驱动器外形尺寸示意图(单位:mm)

4、  MDS50D2500T 直流伺服驱动器外形尺寸示意图(单位:mm)


资料下载
MDS 系列 直流伺服驱动器.pdf
