FAS系列 交流变桨驱动器
  • 产品概述
  • 产品参数
  • 产品尺寸
  • 资料下载

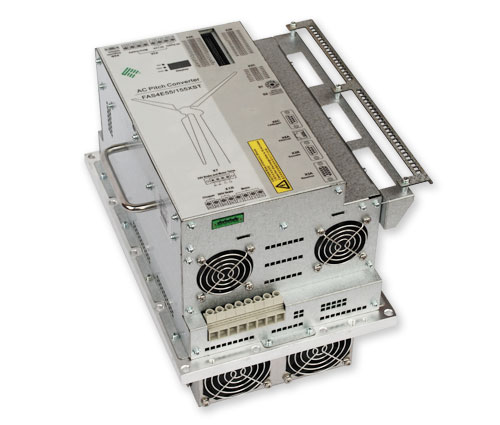

FAS系列 交流变桨驱动器

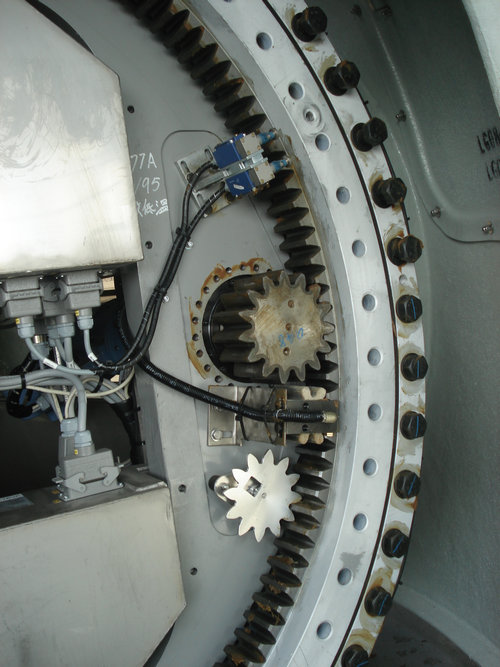

典型应用
产品概述

星辰变桨系统以卓越的可靠性、精准的控制以及迅速的响应性,取代进口、服务于我国的风电行业。


星辰变桨驱动器特点:

1.高集成。集成5A后备电源充电器,集成100A后备电源输入防反二极管;

2.多电源。两组24V开关电源,一组205V开关电源;

3.宽电压。交流输入±30%拉偏,直流输入最低工作电压150VDC;

4.强过载性。输出过载能力205%-300%;

5.高精度。桨叶角度调节精度可达0.01度;

6.开放性。支持二次开发平台;

7.宽环境性。工作环温-40℃~55℃,海拔高度可高至4000米;

8.高安全性。40位故障安全收浆配置,故障前后3秒关键数据记录。


本系列接受订制开发项目



产品参数

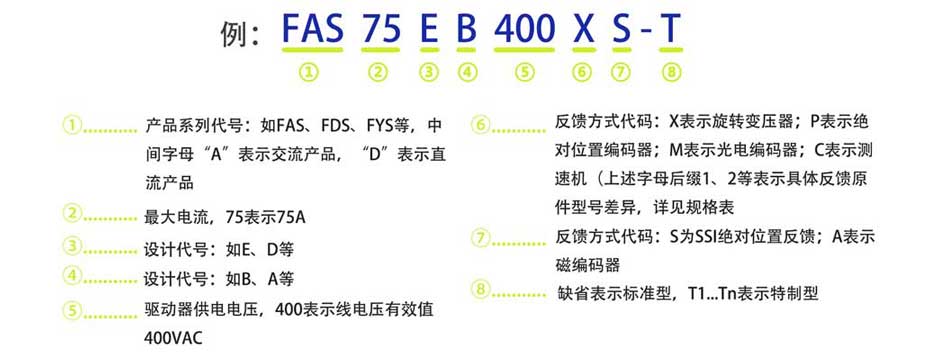

1.命名规则



2.产品参数


项目

FAS4E35-105XS

FAS4P50-150XS

FAS4E55/155XST

FAS4E80/300XS

输入电压(V)

3相400VAC±15% 符合高低压电压穿越要求

3*400VAC,-20%~+30%,符合高低压电压穿越要求

400VAC×130%~400VAC×150%可自我保护

额定电流(A)

35

52

55A(70℃)

80

最大电流(A)

105

150

155A(3s)105A(9s)

300

最大电流持续时间(S)

5

3

-

3

运行环境温度

-40℃~+55℃

-40℃~70℃

-40℃~+55℃

制动器电源输出功率(W)

-

100

120

120、150(300VDC)

充电器输出电流(A)

5

5

5

5

外部接口数量

19路DI,13路DO

21路DI,6路DO

20路DI,13路DO

20路DI,13路DO




产品尺寸

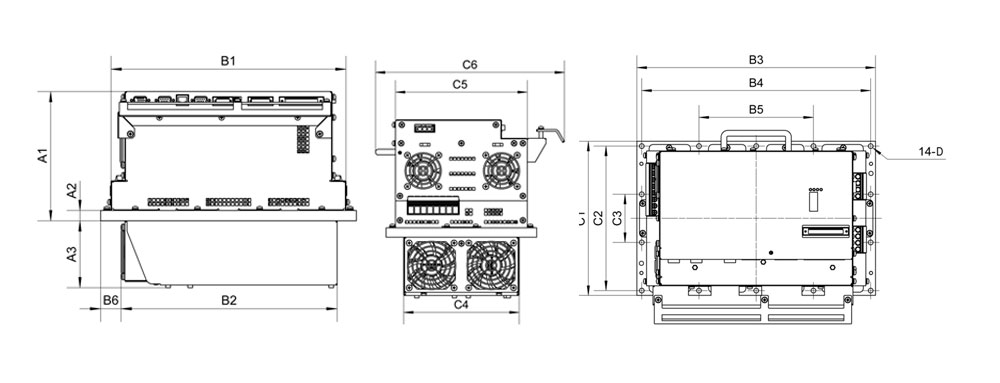

1.FAS4E55/155XST产品尺寸:




A1

A2

A3

B1

B2

B3

B4

B5

B6

C1

C2

C3

C4

C5

C6

D

187.5

15

97

340

312.6

370

355

177.5

29.5

240

225

75

184

210

301.3

Φ7.5
