FDS 系列 直流变桨驱动器
  • 产品概述
  • 产品参数
  • 产品尺寸
  • 资料下载

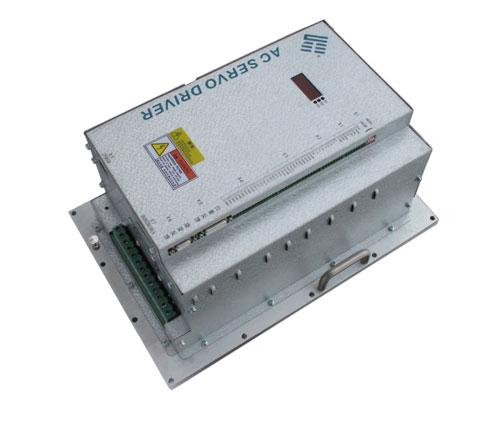

FDS 系列 直流变桨驱动器

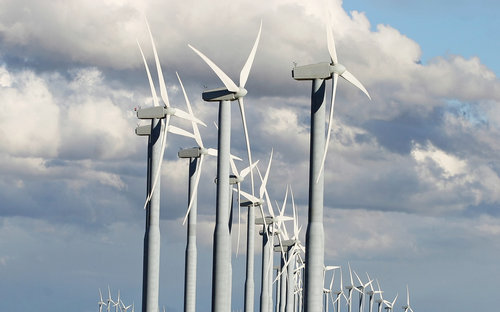

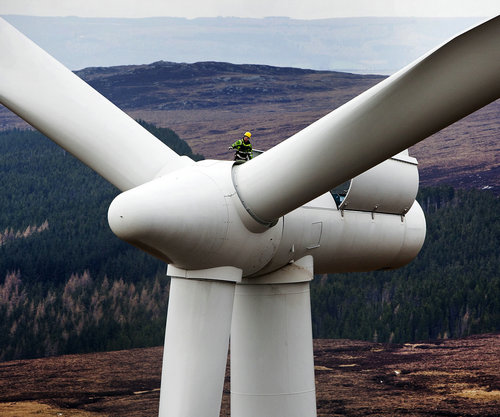

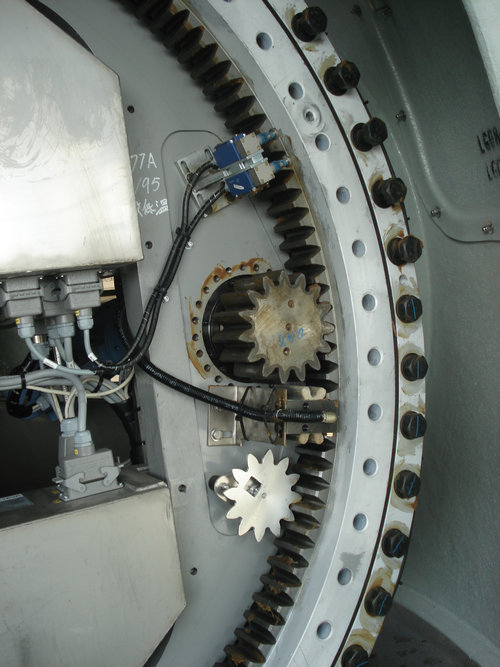

典型应用
产品概述
星辰变桨系统以卓越的可靠性、精准的控制以及迅速的响应性,取代进口、服务于我国的风电行业。
特点:
1、抗强振动冲击:确保驱动器及电机可靠地随轮毂旋转和抵御风电设备的摇摆和震动,符合风电产品标准;
2、调试功能:通过RS485接口运行调试软件,可实现对驱动器的各项参数进行调整及检测;
3、变桨矩工作精度高:驱动器接受上位机指令,可实时调整桨叶角度,在与整个系统精密配合后,调节速度范围为0.01~15°/秒,调节精度可达0.01°;
4、安全保证好:在强风速、设备故障灯情况下,伺服驱动器在上位机指令下或自动完成收浆动作,保障桨叶及风电设备的安全;
5、反馈方式可选:旋转变压器或者测速发电机反馈;
6、适配多种电机:除配套星辰永磁直流电机外,还可配套各种串励、永磁直流变桨电机,实现高精度伺服控制;
7、长寿命:根据风电领域的特点,加强散热、增强防护措施,按照20年寿命设计驱动器。


本系列接受订制开发项目
产品参数

1、型号说明


2、主要参数

型号

FDS70DA400X

FDS70DB400C

FDS80DA230X

FDS80EA400M

FDS90DHA400XA

FDS90EHA400X

基本参数

驱动频率

6KHz±0.3KHZ

1.2KHz±0.1KHZ

6KHz±0.3KHZ

6KHz±0.3KHZ

6KHz±0.3KHZ

6KHz±0.3KHZ

额定电流/温升

Ie = 25A / 25K

Ie =30A / 30K

Ie = 40A / 25K

Ie = 40A / 25K

Ie = 35A / 25K

Ie = 35A / 25K

最大电流

Imax = 70A71A(常温),68A72A-35, +55℃时)

Imax = 70A71A(常温),68A72A-35, +55℃时)

Imax = 80A81A(常温),78A82A-35, +55℃时)

Imax = 80A81A(常温),78A82A-35, +55℃时)

Imax = 90A91A(常温),88A92A-35, +55℃时)

Imax = 90A91A(常温),88A92A-35, +55℃时)

超载时间/叠温

Tcz = 1011S /10

70A+1%-0%  540VDC  10S

Tcz = 1011S /10

70A+1%-0%  540VDC  10S

Tcz = 56S /10

90A+1%-0%  540VDC  10S

Tcz = 56S /10

80A+1%-0%  300VDC  12S

60A+1% 300VDC  30S

Tcz = 1011S /10

90A+1%-0%  540VDC  10S

Tcz = 1011S /10

90A+1%-0%  540VDC  10S

MTBF

5000 hour

5000 hour

5000 hour

5000 hour

5000 hour

5000 hour



其他技术规范详见《FDS 系列 直流变桨驱动器.pdf》↓↓

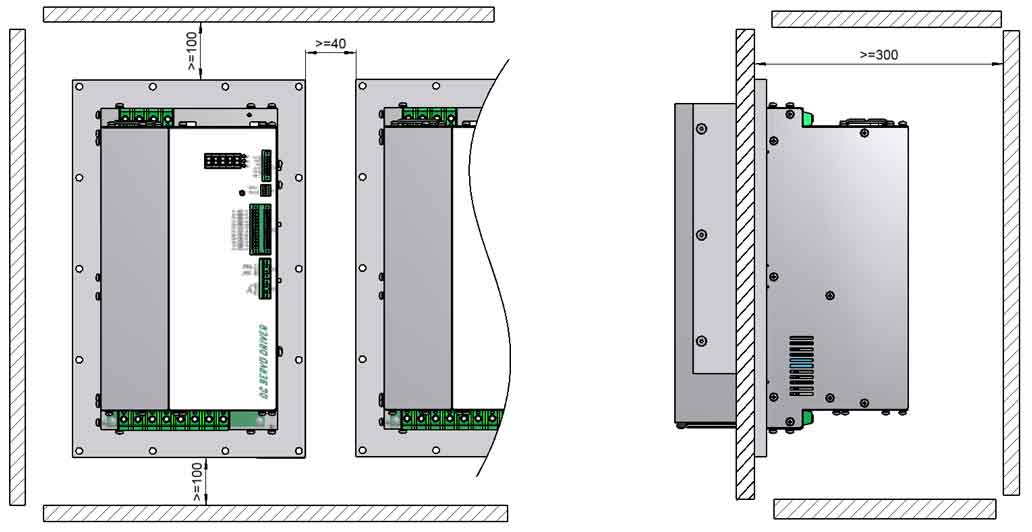

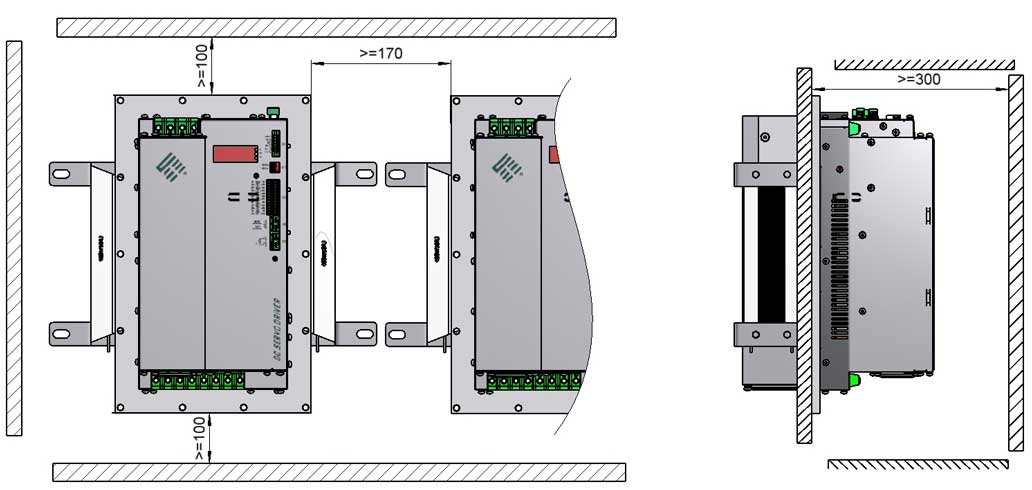

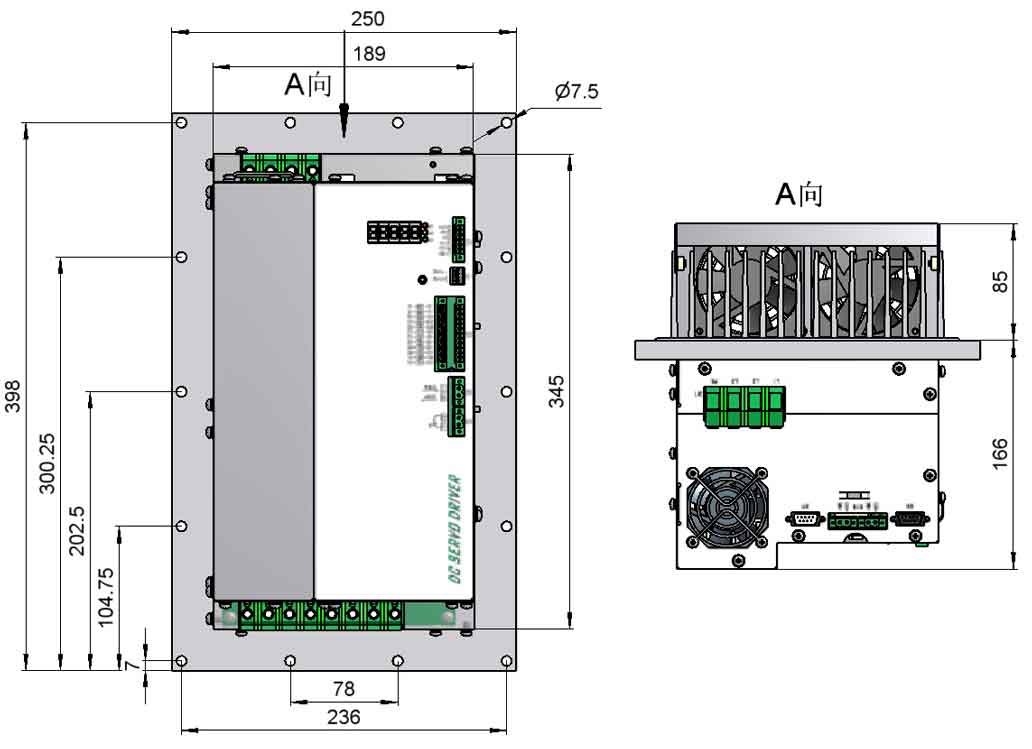

产品尺寸

1、 FDS70DA400X  直流变桨驱动器


2、 FDS70DB400C  直流变桨驱动器


3、FDS80DA230X  直流变桨驱动器




4、 FDS80EA400M/FDS90DHA400XA/FDS90EHA400X  直流变桨驱动器


资料下载
FDS 系列 直流变桨驱动器.doc
